Hydraulikkupplungen bestimmen:

Hydraulikkupplungen werden zum schnellen verbinden und lösen von Hydraulikleitungen verwendet. Es gibt für verschiedene Anwendungen entsprechende Kupplungen. Im folgenden zeigen wir Ihnen die gängigen Kupplungstypen und wie Sie den für Sie passenden Kupplungstyp bestimmen.

Steckkupplung ISOA:

Steckkupplungen nach ISOA werden hauptsächlich bei Landwirtschaftlichen Maschinen und Anbaugeräten eingesetzt. Zum bestimmen der richtigen Kupplungsgröße ist das Maß A der Kupplungsmuffe bzw. Maß B des Kupplungsstecker entscheidend. Aus der folgenden Tabelle können die Maße der entsprechenden Baugrößen entnommen werden:

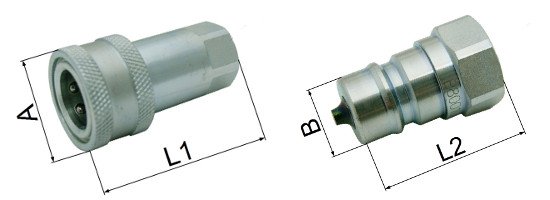

Hydraulikkupplung ISOA bestimmen, identifizierenBild ISOA

BaugrößeNennweiteMuffe Maß AStecker Maß BStecker:Muffe:
1DN6 26,0 12,07.7008.06007.7007.0600
2DN10 31,5 17,37.7008.10007.7007.1000
3DN13 38,5 20,67.7008.13007.7007.1300
4DN20 48,0 29,07.7008.20007.7007.2000
6DN25 58,0 34,57.7008.25007.7007.2500

 Steckkupplung ISOB

ISOB Steckkupplungen werden hauptsächlich in industriellen Anwendungen eingesetzt. Zum bestimmen der richtigen Kupplungsgröße ist das Maß A der Kupplungsmuffe bzw. Maß B des Kupplungsstecker entscheidend. Aus der folgenden Tabelle können die Maße der entsprechenden Baugrößen entnommen werden:

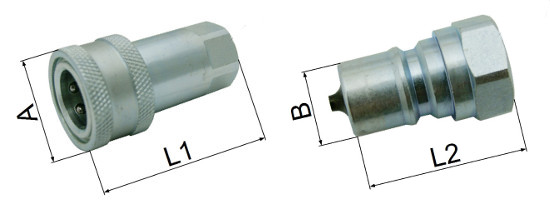

Hydraulikkupplung ISOB identifizierenBild ISOB

BaugrößeNennweiteMuffe Maß AStecker Maß BStecker:Muffe:
1DN6 28,0 14,27.7010.06007.7009.0600
2DN10 35,0 19,07.7010.10007.7009.1000
3DN13 44,0 23,57.7010.13007.7009.1300
4DN20 52,0 31,57.7010.20007.7009.2000
6DN25 60,0 37,77.7010.25007.7009.2500

Steckkupplung NV:

Steckkupplungen nach ISOA werden hauptsächlich bei Landwirtschaftlichen Maschinen und Anbaugeräten eingesetzt. Zum bestimmen der richtigen Kupplungsgröße ist das Maß A der Kupplungsmuffe bzw. Maß B des Kupplungsstecker entscheidend. Aus der folgenden Tabelle können die Maße der entsprechenden Baugrößen entnommen werden:

Bild NV

BaugrößeNennweiteMuffe Maß AStecker Maß BStecker:Muffe:
1DN6 26,0 12,0
2DN10 31,5 17,3
3DN13 38,5 20,6
4DN20 48,0 29,0
6DN25 58,0 34,5

Kugelsteckkupplung:

Zum bestimmen der richtigen Kupplungsgröße ist das Maß A der Kupplungsmuffe bzw. Maß B des Kupplungsstecker entscheidend. Aus der folgenden Tabelle können die Maße der entsprechenden Baugrößen entnommen werden:

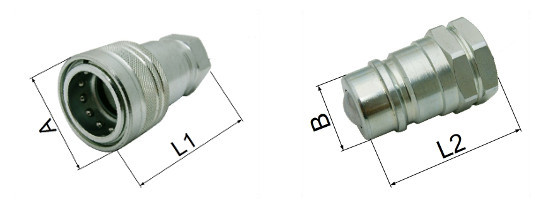

Hydraulikkupplung Kugelsteckkupplung identifizierenBild Kugelsteckkupplung

BaugrößeNennweiteMuffe Maß AStecker Maß BStecker:Muffe:
1DN6 26,0 12,0
2DN10 31,5 17,3
3DN13 38,5 20,6
4DN20 48,0 29,0
6DN25 58,0 34,5

Steckkupplung Flachdichtend:

Flachdichtende Steckkupplungen sind robust und unempfindlich. Bauartbedingt können axiale Kräfte besonders gut aufgenommen werden. Außerdem sind flachdichtende Steckkupplungen aufgrund der glatten Oberfläche schmutzunempfindlicher als andere Systeme, da die flache Anschlussfläche einfach gereinigt werden kann. Zum bestimmen der richtigen Kupplungsgröße ist das Maß A der Kupplungsmuffe bzw. Maß B des Kupplungsstecker entscheidend. Aus der folgenden Tabelle können die Maße der entsprechenden Baugrößen entnommen werden:

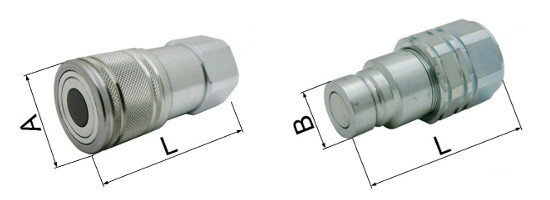

Hydraulikkupplung flachdichtend identifizierenBild Flachdichtend

BaugrößeNennweiteMuffe Maß AStecker Maß BStecker:Muffe:
1DN628,016,27.7003.06007.7004.0600
2DN1032,019,77.7003.10007.7004.1000
3DN1338,024,57.7003.13007.7004.1300
4ADN1642,027,0
4DN2048,030,07.7003.20007.7004.2000
5DN2555,036,07.7003.25007.7003.2500
6DN3280,057,07.7003.32007.7003.3200
