38S M52x2 Winkel-Schottverschraubung 90° OMS

38S M52x2 Winkel-Schottverschraubung 90° - Typ WSV

Die 90°-Schottverschraubung/ Rohrverschraubung/ Schneidringverschraubung für 38S entspricht Ausführung DIN 2353.

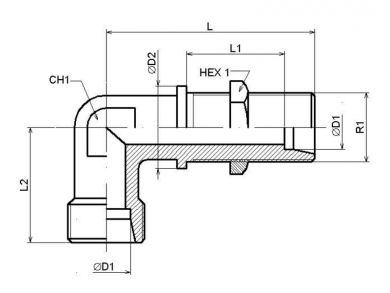

Technische Daten RA Ø = 38mm 90° Schottverschraubung - schwere Baureihe

D1 [mm]	D2 [mm]	Gewinde	HEX1 [mm]	CH1 [mm]	L [mm]	L1 [mm]	L2 [mm]	Nenndruck [bar]
38	60	M 52 x 2	65	50	96,0	37,0	57,0	615

Lieferumfang 90° Winkel Schottverschraubung 38S:

Im Lieferumfang ist eine 90° Schottverschraubung für Rohrleitungen mit 38mm Außendurchmesser enthalten.
