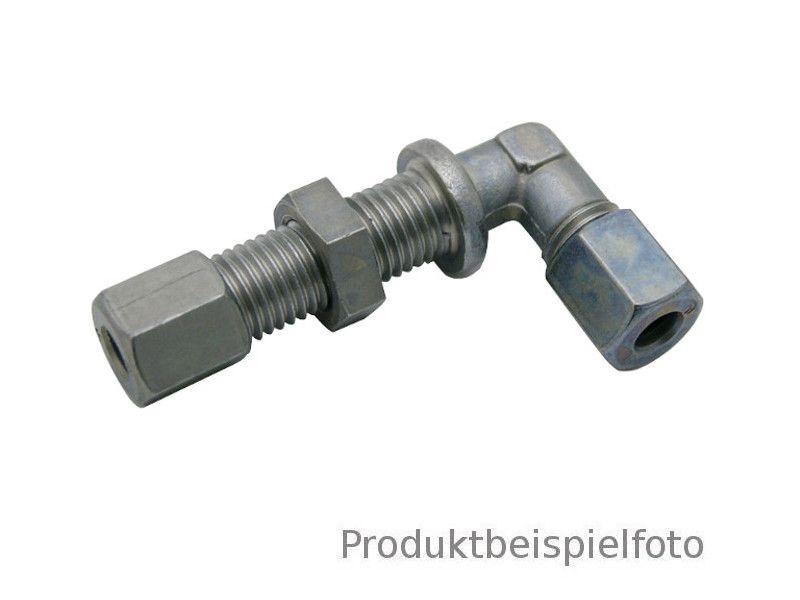

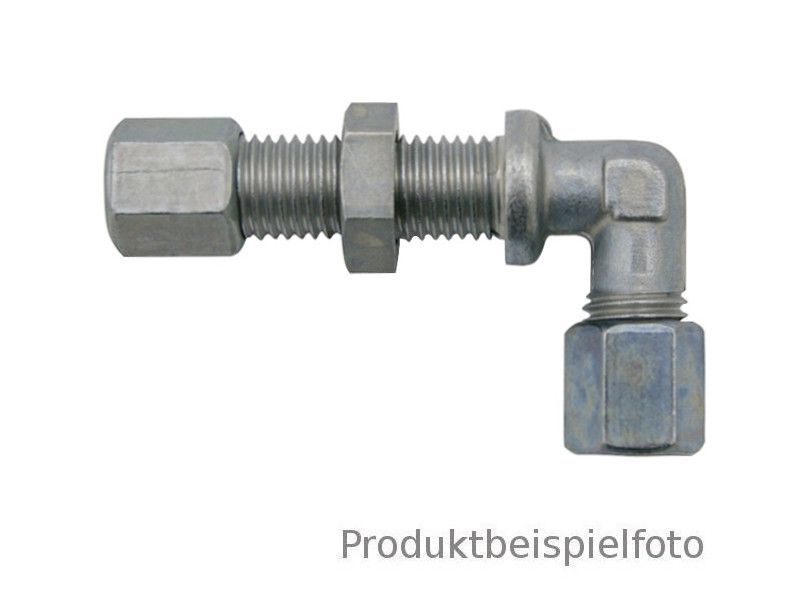

14S M22x1.5 Winkel-Schottverschraubung 90° MMS

14S M22x1,5 Winkel-Schottverschraubung 90° - Typ WSV

Die 90°-Schottverschraubung/ Rohrverschraubung/ Schneidringverschraubung für 14S entspricht Ausführung DIN 2353.

Technische Daten RA Ø = 14mm 90° Schottverschraubung - schwere Baureihe

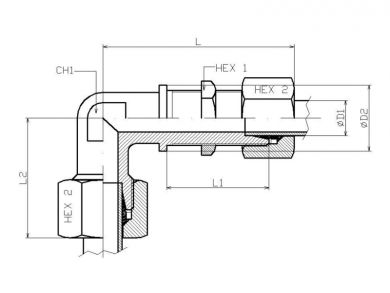

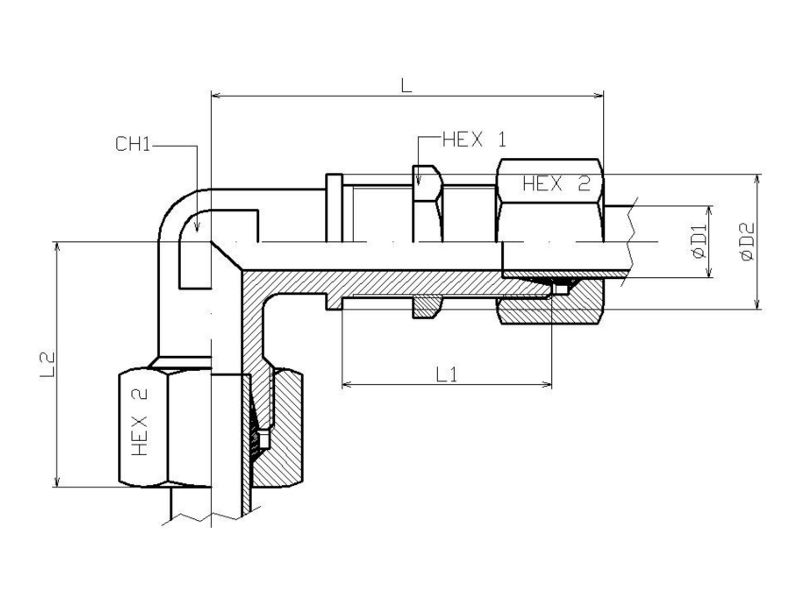

D1 [mm]	D2 [mm]	Gewinde	HEX1 [mm]	HEX2 [mm]	CH1 [mm]	L [mm]	L1 [mm]	L2 [mm]	Nenndruck [bar]
14	27	M 22 x 1,5	30	27	19	73,0	32,0	40,0	630

Lieferumfang 90° Winkel Schottverschraubung 14S:

Im Lieferumfang sind eine 90° Schottverschraubung für Rohrleitungen mit 14mm Außendurchmesser, 2x Schneidringe und 2x Überwurfmuttern enthalten.
