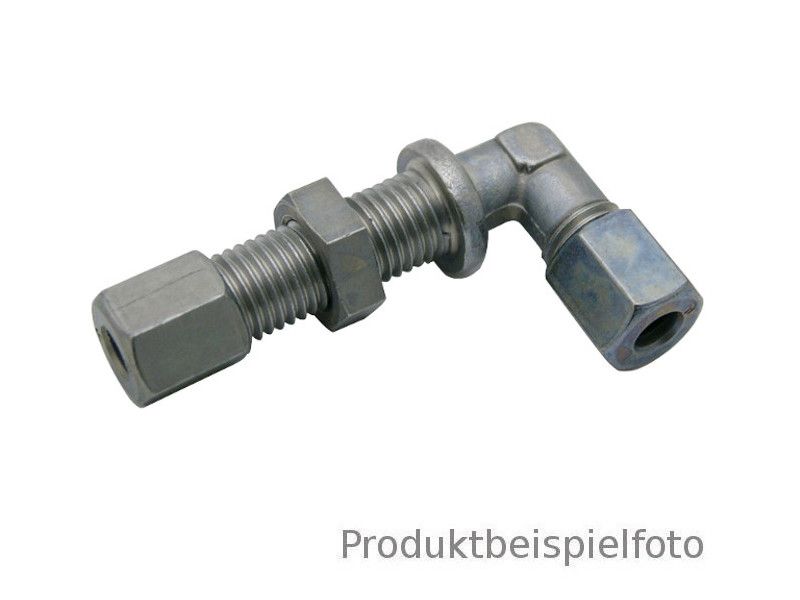

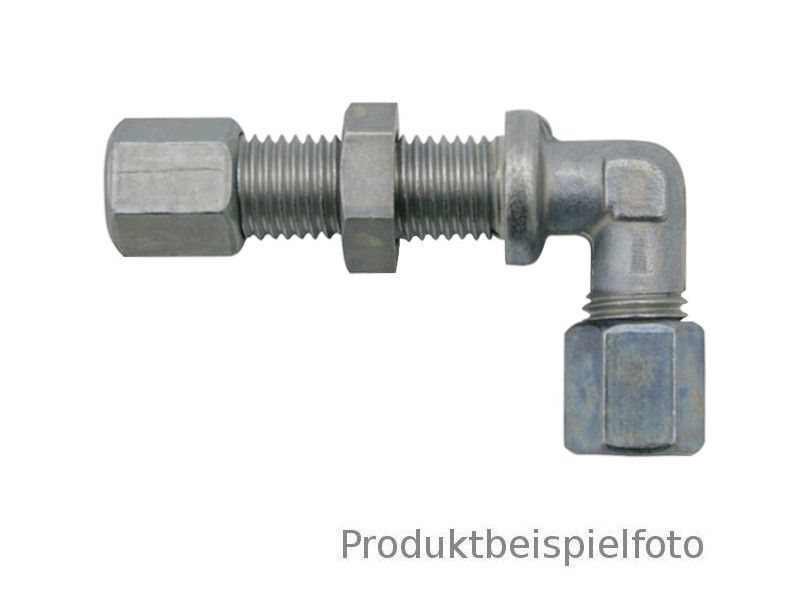

10L M16x1.5 Winkel-Schottverschraubung 90° MMS

10L M16x1,5 Winkel-Schottverschraubung 90° - Typ WSV

Die 90°-Schottverschraubung/ Rohrverschraubung/ Schneidringverschraubung für 10L entspricht Ausführung DIN 2353.

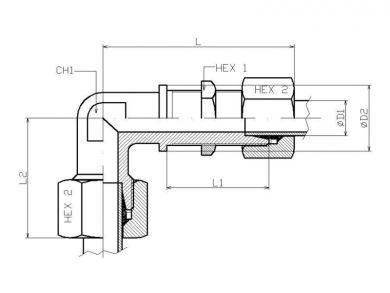

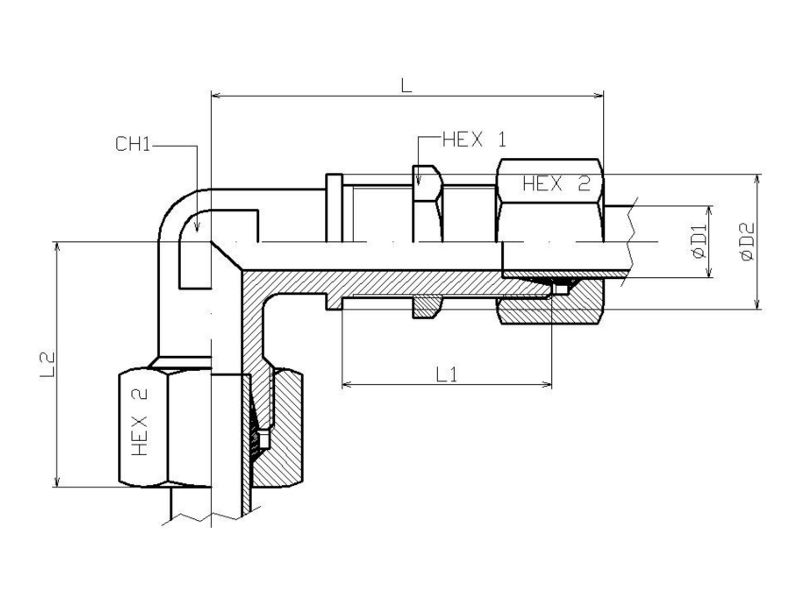

Technische Daten RA Ø = 10mm 90° Schottverschraubung - leichte Baureihe

D1 [mm]	D2 [mm]	Gewinde	HEX1 [mm]	HEX2 [mm]	CH1 [mm]	L [mm]	L1 [mm]	L2 [mm]	Nenndruck [bar]
10	22	M 16 x 1,5	22	19	14	61,0	28,0	30,0	315

Lieferumfang 90° Winkel Schottverschraubung 10L:

Im Lieferumfang sind eine 90° Schottverschraubung für Rohrleitungen mit 10mm Außendurchmesser, 2x Schneidringe und 2x Überwurfmuttern enthalten.
