Hydraulikschlauch kaufen – schnell und günstig im Internet
Im Internet können Sie ihren Hydraulikschlauch schnell und günstig online bestellen. Hydraulikschlauch kaufen Sie einfach bei hydraulikschlauch24.de.
Bei Hydraulikschläuchen muss die Schlauchqualität beachtet werden. Hydraulikschlauch24.de verwendet Schlauchwaren des Deutschen Hydraulikschlauchlieferanten Cohline. Cohline mit Sitz in Dillenburg ist OEM Lieferant für verschiedene namhafte Hersteller landwirtschaftlicher Geräte und Maschinen.
Schlauchkupplungen Anwendung:
Schlauchkupplungen werden in Maschinen und technischen Anlagen mit flüssigen und gasförmigen Medien eingesetzt. Die Schlauchkupplung ermöglicht ein schnelles lösen und verbinden der Leitungen. Die Bauform der Schlauchkupplung ist von den Arbeitsbedingungen abhängig. Je nach verwendetem Medium, Verwendungszweck und Betriebsdruck gibt es verschiedenste Bauformen. Durch eine Schlauch- oder Schnellkupplung können einzelne Komponenten schnell gewechselt oder getauscht werden.
Praktische Beispiele für den Einsatz von Schlauch- oder Schnellkupplungen sind mobile Geräte wie Lader, Bagger, Traktoren oder andere landwirtschaftliche Geräte. Durch den Einsatz der Schlauchkupplung können Anbaugeräte wie Schneeräumschilder, Meißel, Kehrmaschinen oder ähnliches einfach und wirtschaftlich an das jeweilige Gerät angebaut werden.
Schnellkupplung Funktion:
Eine Schnellkupplung besteht aus einem Kupplungsstecker und einer Kupplungsmuffe. Die Kupplungsmuffe muss passend zum Kupplungsstecker ausgeführt sein. Der Lösemechanismus der Schlauchverbindung wird in der Regel durch eine äußere verschiebbare Hülse am Stecker oder Muffe betätigt. Das Lösen und Verbinden von Schnellkupplungen wird durch das Druckloslegen des Hydrauliksystems vereinfacht. Bei selbstsperrenden Verbindungen sind beide Seiten absolut dicht, und es muss das Fluid nicht vor dem lösen aus den Schlauchleitungen entfernt werden.
Kupplungsmuffe:
Kupplungsmuffe selbstsperrend verschiedene Schlauchgrößen – Schlauchkupplung
Kupplungsstecker:
Kupplungsstecker selbstsperrend verschiedene Schlauchgrößen
Technische Auslegung Schnellverschlusskupplung:
Bei der Verwendung von Schnellverschlusskupplung muss der maximal zulässige Betriebsdruck der Kupplungsmuffe und des Kupplungssteckers mindestens dem des maximal möglichem Systemdrucks entsprechen. Außerdem spielt der Durchflussquerschnitt eine wesentliche Rolle. Durch einen zu klein ausgelegte Schnellkupplung können Leistungverluste im Hydrauliksystem auftreten. Deshalb ist der Durchflussquerschnitt einer Schlauchkupplung immer an den maximal notwendigen Durchfluss anzupassen.
Hydraulikschläuche werden nahezu ausschließlich mit Pressarmaturen hergestellt. Dazu werden der Anschluss-Nippel (Bsp. Siehe Bild 1)

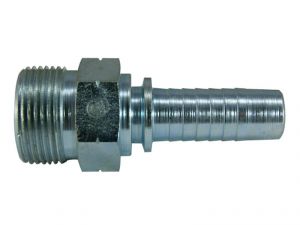

Bild 1: Hydrauliknippel/ Armatur
und die darübergestellte Fassung (Bsp. siehe Bild 2)

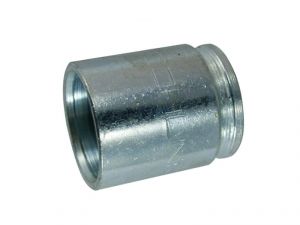

Bild 2: Hydraulikschlauchpressfassung zum pressen von Hydraulikschlauch
mit Hilfe einer hydromechanischen Presse gleichmäßig verformt und auf den Schlauch (Meterware) aufgepresst. Dadurch wird eine optimale kraft- und formschlüssige Verbindung zwischen Schlauch und Armatur hergestellt. Zur Steigerung der Leistungsfähigkeit der Schlauchleitung bei Höchstdrücken und hohen Impulsbelastungen wird zusätzlich vor Montage der Pressfassung die Schlauchoberdecke bis zur ersten Metalllage (geflecht oder spirale) abgetragen. Dadurch entsteht nach der Verpressung ein noch leistungsfähigerer Verbund aus Presshülse und Schlauch, da die Hülse direkt am Metall-Schlauchgeflecht bzw. an der Metall-Schlauchspirale eingreift.
Anzumerken ist, dass die Verpressung exakt nach den Vorgaben des Schlauchherstellers erfolgen muß.Dazu sind die entsprechenden Pressmaßtabellen umbedingt einzuhalten. Sowohl eine minder- als auch über-Pressung mindern die Schlauchlebensdauer erheblich. Bei einer unzureichenden Verpressung greift der Formschluss zwischen Presshülse und Schlauch nicht richtig. Die Schlaucharmatur kann sich samt Pressfassung aus dem Schlauch lösen.
Bei Überpressungen kann der Rücken des Nippels durch zu starken Druck verformt werden. Dadurch kann sich die maximale Durchflussmenge verringern. Im extremfall wird der Nippel durch ein Überpressen der Pressfassung abgeschert. Beides ist aus Sicherheitsgründen absolut zu unterlassen.
Bestimmung der Nennlänge bei Schlauchleitungen:
Zur Bestimmung der Nennlänge bei Schlauchleitungen, insbesondere auch bei Hydraulikschlauchleitungen, werden folgende
|
