Hydraulikschlauch pressen – selbst Hydraulikschlauchpressen

Hydraulikschläuche werden nahezu ausschließlich mit Pressarmaturen hergestellt. Dazu werden der Anschluss-Nippel (Bsp. Siehe Bild 1)

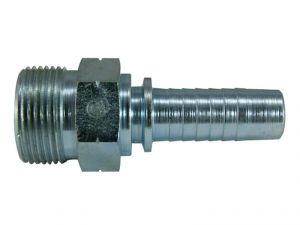

Hydrauliknippel/ Armatur

Bild 1: Hydrauliknippel/ Armatur

und die darübergestellte Fassung (Bsp. siehe Bild 2)

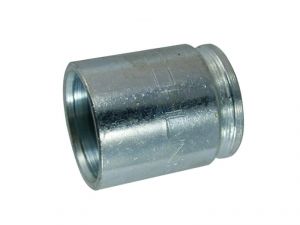

Bild 2: Hydraulikschlauchpressfassung zum pressen von Hydraulikschlauch

Bild 2: Hydraulikschlauchpressfassung zum pressen von Hydraulikschlauch

mit Hilfe einer hydromechanischen Presse gleichmäßig verformt und auf den Schlauch (Meterware) aufgepresst. Dadurch wird eine optimale kraft- und formschlüssige Verbindung zwischen Schlauch und Armatur hergestellt. Zur Steigerung der Leistungsfähigkeit der Schlauchleitung bei Höchstdrücken und hohen Impulsbelastungen wird zusätzlich vor Montage der Pressfassung die Schlauchoberdecke bis zur ersten Metalllage (geflecht oder spirale) abgetragen. Dadurch entsteht nach der Verpressung ein noch leistungsfähigerer Verbund aus Presshülse und Schlauch, da die Hülse direkt am Metall-Schlauchgeflecht bzw. an der Metall-Schlauchspirale eingreift.

Anzumerken ist, dass die Verpressung exakt nach den Vorgaben des Schlauchherstellers erfolgen muß.Dazu sind die entsprechenden Pressmaßtabellen umbedingt einzuhalten. Sowohl eine minder- als auch über-Pressung mindern die Schlauchlebensdauer erheblich. Bei einer unzureichenden Verpressung greift der Formschluss zwischen Presshülse und Schlauch nicht richtig. Die Schlaucharmatur kann sich samt Pressfassung aus dem Schlauch lösen.

Bei Überpressungen kann der Rücken des Nippels durch zu starken Druck verformt werden. Dadurch kann sich die maximale Durchflussmenge verringern. Im extremfall wird der Nippel durch ein Überpressen der Pressfassung abgeschert. Beides ist aus Sicherheitsgründen absolut zu unterlassen.



Hochdruckreinigerschlauch für WAP, Kärcher und andere HD-Reiniger konfigurieren

Einen für  HD-Reiniger von WAP, Kärcher und andere, passenden Hochdruckreinigerschlauch zusammenstellen:

Konfigurieren Sie sich einfach Ihren eigenen Hochdruckreinigerschlauch. Das geht ganz einfach. Mit unserem neuen Schlauchkonfigurator. Starten Sie den Hochdruckreinigerschlauchkonfigurator auf http://www.hydraulikschlauch24.de. Wählen Sie zuerst den gewünschten Schlauchtyp aus. Sie können nicht nur Hochdruckreinigerschläuche, sondern auch noch z. B. Hydraulikschläuche konfigurieren. Nach dem Sie sich für den Hochdruckreinigerschlauch entschieden haben müssen Sie den Durchmesser (Nennweite) des Hochdruckreinigerschlauchs auswählen (DN6, DN8 oder DN10). Beachten Sie dabei, dass kleinere Schlauchurchmesser für höhere Drücke und kleinere Biegeradien beu geringerer Durchflussmenge gelten. Bei größeren Schlauchdurchmessern verringern sich die Maximaldrücke, die Biegeradien werden größer, aber auch der Durchfluss steigt. Eine gute Wahl für Standardanwendungen ist der Hochdruckreinigerschlauch in DN8 (bis 220bar Betriebsdruck). Jetzt ist der Hochruckreinigerschlauch schon fast fertig.

Wählen Sie noch die passende Armatur für das linke und rechte Schlauchende und die Schlauchlänge in mm aus. Sie haben viele Möglichkeiten, je nachdem wofür Sie den Schlauch einsetzen. Egal ob für Kärcher Dampfstrahler oder Hochdruckreiniger, Wap-Geräte oder ähnliches. Hier finden Sie von der metrischen Verschraubung in Aussen und Innengewinde, über BSP Englischzoll bis hin zu für Kärcher passende Stecknippel und Anschlussnippel. Der Schlauchpreis wird direkt berechnet und angezeigt. – So einfach kann Schlauchkonfigurieren sein!

Hochdruckreinigerschlauch einfach konfigurieren/ zusammenstellen

Hochdruckreinigerschlauch für WAP und Kärcher Geräte passend konfigurieren



Hydraulikschlauch konfigurieren

Hydraulikschlauch konfigurieren:

Konfigurieren Sie sich einfach Ihren eigenen Hydraulikschlauch. Das geht ganz einfach. Mit unserem neuen Schlauchkonfigurator. Starten Sie den Hydraulikschlauchkonfigurator auf http://www.hydraulikschlauch24.de. Wählen Sie zuerst den gewünschten Schlauchtyp aus. Sie können nicht nur Hydraulikschläuche, sondern auch noch z. B. Hochdruckreinigerschläuche konfigurieren. Nach dem Sie sich für den Hydraulikschlauch entschieden haben müssen Sie die Art der Armaturen auswählen. Sie können aus vielen verschiedenen Armaturen wählen: Metrisch Leicht, Metrisch Schwer, BSP Englischzoll, UN/ UNF Amerikanischzoll oder SAE/ FLAL Flachdichtend. Sobald die Armaturart ausgewählt ist, müssen Sie den Rohrdurchmesser bzw. die Nennweite wie z. B. DN10, DN12, DN20 oder DN25 auswählen. Jetzt ist der Hydraulikschlauch schon fast fertig. Wählen Sie die passende Armatur für das linke und rechte Schlauchende und die Schlauchlänge in mm aus. Der Schlauchpreis wird direkt berechnet und angezeigt. – So einfach kann Schlauchkonfigurieren sein!

Hydraulikschlauchkonfigurator einfach starten

Hydraulikschlauchkonfigurator einfach starten

Nennlänge Schlauchleitung

Bestimmung der Nennlänge bei Schlauchleitungen:
Zur Bestimmung der Nennlänge bei Schlauchleitungen, insbesondere auch bei Hydraulikschlauchleitungen, werden folgende

Schlauchkonfigurator einfach anwenden.

Hydraulikschläuche können ziemlich kompliziert sein. Um Sie einfach im Internet bestellen zu können haben wir von Hydraulikschlauch24.de einen Konfigurator programmiert, mit dem Sie ganz einfach Ihren Schlauch zusammenstellen können. Wie das geht erfahren Sie auf diesen Seiten Schritt für Schritt:

1. Auswählen der Schlauchart:

  • Hydraulikschlauch
  • Hochdruckreinigerschlauch

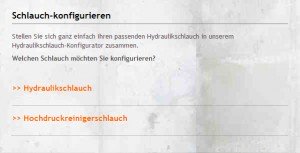

Schlauchkonfigurator-Auswahl-Schlauchart

Je nach dem für welchen Einsatzzweck Sie den Schlauch benötigen, können Sie zwischen verschiedenen Schlaucharten wählen.

2. Auswählen des Schlauchtyp bzw. der Schlauchverschraubung:

  • metrisch leicht
  • metrisch schwer
  • englisch Zoll
  • amerikanisch Zoll
  • flachdichtend

Wählen Sie die Verschraubungsart des von Ihnen benötigten Schlauch aus.

3. Schlauchgröße/ Schlauchdurchmesser auswählen:

  • DN6
  • DN8
  • DN10
  • DN13
  • DN16
  • DN20
  • DN25
  • DN32

Sobald Sie den richtigen Schlauchdurchmesser gewählt haben, können Sie den Schlauch individuell zusammenstellen.

4. Schlauch fertigstellen und bestellen:

Wählen Sie den Anschluss-Nippel für das linke und rechte Schlauchende aus. Die Schlaucharmaturen können beliebig kombiniert werden. Je nach Einsatzzweck des Hydraulikschlauchs können Sie weitere Optionen, wie z. B. Schlauchschutz oder Verdrehwinkel bei zweifach gekröpften Armaturen gewählt werden.

Hydraulikschlauch DN6 DKOL 8L

8L – DN6 DKOL  Hydraulikschlauch 1 Meter 400bar

1Meter Hydraulikschlauch fertig gepresst mit 2x Dichtkegelnippe (O-Ring) metrisch leicht in der Größe 8L. Der Schlauch ist mit Drücken bis 400 bar belastbar.

Hydraulikschlauch Beständigkeit:

Cohline Hydraulikschläuche entsprechen den folgenden Vorgaben:



|
